空芯杯形式的绕线重量轻，在快速启动和停止方面非常具有优越（高速响应）。
| 效率 | 高效率、无铁损 |
|---|---|
| 响应 | 非常低的惯性、能快速启动/快速停止 |
| 寿命 | 低电感、长寿命 |
| 控制 | 线性特性 |
| 镶齿效应 | 无磁体镶齿效应 |
| 电磁噪音 | 低电磁干扰 |

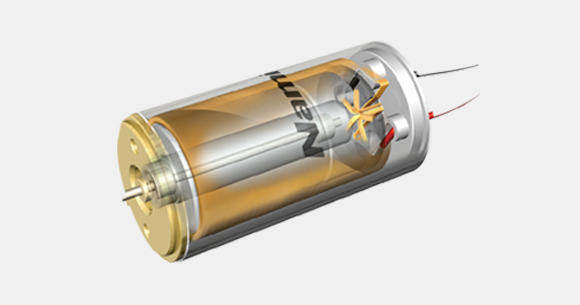

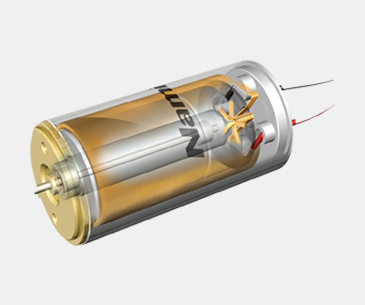

有刷空芯杯马达没有铁芯，其内部由杯型线圈作为转子和永磁体作为定子构成。有刷空芯杯马达特性如下“
特性
- 杯型转子线圈非常轻、惯性非常小，使得马达能快速启动和停止。
- 由于定子和转子间无镶齿效应，使其能顺畅旋转，低噪音、低振动。
- 其内部仅由稀土磁体、线圈转子构成。所以，其尺寸可以做到小型化。
出于以上原因，我司空芯杯马达应用在很多要求高精密、高速响应、紧密和高效的场合，
关于有刷马达的问题和挑战
有刷马达寿命的主要影响因素是旋转时电刷同整流器之间的磨损以及电极切换时的电腐蚀。当通过调节稀有金属电刷位置来最小化电腐蚀时，物理磨损还是一个问题。改变电刷材质，采用碳刷能预防机械磨损。但，同时会增加电火花和噪音。总的来说，有刷马达无法承受大电流。因此，不适合作供电用，
奥比睿推出解决这些问题的空芯杯有刷马达。
有刷马达标准型号
| 直径 [mm] |
长度 [mm] |
产品 | 额定电压 [V] |
额定 | 无负载 | 堵转 | 机械时间常数 [ms] |
最大效率 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 扭矩 [mNm] |
速度 [rpm] |
电流 [mA] |
输出功率 [W] |
速度 [rpm] |
电流 [mA] |
扭矩 [mNm] |
电流 [A] |
||||||
| 7 | 17 | CMS07-1707 | 3.7 | 0.14 | 17,100 | 104 | 0.5 | 20,200 | 19 | 0.94 | 0.57 | 6.8 | 67 |
| CMS07-1726 | 7.4 | 0.14 | 18,600 | 54 | 0.5 | 22,100 | 10 | 0.84 | 0.28 | 7.5 | 65 | ||
| 10 | 13 | CMS10-1306 | 3.7 | 0.14 | 17,900 | 103 | 0.5 | 21,100 | 18 | 0.92 | 0.59 | 11.3 | 68 |
| CMS10-1321 | 7.4 | 0.14 | 20,900 | 61 | 0.6 | 24,500 | 10 | 0.96 | 0.35 | 11.8 | 68 | ||
| CMS10-1346 | 12.0 | 0.14 | 24,500 | 45 | 0.7 | 28,700 | 8 | 1.0 | 0.26 | 12.3 | 69 | ||
| 18 | CMS10-1805 | 3.7 | 0.27 | 10,400 | 116 | 0.6 | 12,200 | 19 | 1.89 | 0.68 | 7.0 | 69 | |
| CMS10-1818 | 7.4 | 0.27 | 12,500 | 70 | 0.7 | 14,600 | 12 | 1.91 | 0.42 | 7.3 | 69 | ||
| CMS10-1834 | 12.0 | 0.29 | 15,500 | 56 | 1.0 | 18,000 | 9 | 2.16 | 0.36 | 7.5 | 71 | ||
| 12 | 15 | CMS12-1506 | 7.4 | 0.44 | 21,900 | 186 | 2.2 | 25,100 | 27 | 3.40 | 1.26 | 15.4 | 73 |
| CMS12-1514 | 12.0 | 0.43 | 23,700 | 123 | 2.4 | 27,200 | 18 | 3.36 | 0.83 | 15.9 | 73 | ||
| 20 | CMS12-2004 | 7.4 | 0.44 | 20,400 | 150 | 3.2 | 22,200 | 13 | 5.48 | 1.74 | 8.9 | 83 | |
| CMS12-2010 | 12.0 | 0.45 | 20400 | 99 | 3.5 | 23,000 | 8 | 5.77 | 1.17 | 88 | 82 | ||
| 30 | CMS12-3005 | 7.4 | 0.79 | 11,800 | 162 | 2.9 | 13,000 | 16 | 8.55 | 1.61 | 5.5 | 81 | |
| CMS12-3010 | 12.0 | 0.83 | 13,700 | 121 | 3.7 | 15,000 | 12 | 9.40 | 1.25 | 5.6 | 82 | ||
| 16 | 23 | CMS16-2304 | 7.4 | 0.89 | 13,000 | 209 | 3.3 | 14,500 | 24 | 8.78 | 1.85 | 9.3 | 79 |
| CMS16-2309 | 12.0 | 0.94 | 14,000 | 145 | 3.9 | 15,500 | 16 | 9.67 | 1.34 | 9.3 | 80 | ||
| CMS16-2337 | 24.0 | 0.89 | 14,900 | 73 | 3.8 | 16,600 | 8 | 8.66 | 0.64 | 9.5 | 79 | ||
| 28 | CMS16-2805 | 7.4 | 1.23 | 8,100 | 146 | 2.6 | 8,900 | 15 | 11.05 | 1.42 | 5.9 | 81 | |
| CMS16-2812 | 12.0 | 1.08 | 8,400 | 97 | 2.9 | 9,200 | 10 | 12.14 | 0.99 | 6.0 | 81 | ||
| CMS16-2852 | 24.0 | 1.02 | 8,700 | 48 | 2.7 | 9,600 | 5 | 10.85 | 0.46 | 6.1 | 80 | ||
| 33 | CMS16-3302 | 7.4 | 1.63 | 9,500 | 250 | 6.9 | 10,100 | 17 | 26.13 | 3.76 | 4.4 | 87 | |
| CMS16-3306 | 12.0 | 1.58 | 9,300 | 147 | 6.4 | 9,900 | 10 | 24.66 | 2.15 | 4.4 | 87 | ||
| CMS16-3317 | 24.0 | 1.69 | 10,900 | 92 | 8.5 | 11,600 | 6 | 28.09 | 1.43 | 4.4 | 88 | ||
CMS07-1707
- 直径[mm]
- 7
- 长度[mm]
- 17
- 额定电压[V]
- 3.7
- 额定:扭矩[mNm]
- 0.14
- 额定:速度[rpm]
- 17,100
- 额定:电流[mA]
- 104
- 额定:输出功率[W]
- 0.5
- 无负载:速度[rpm]
- 20,200
- 无负载:电流[mA]
- 19
- 堵转:扭矩[mNm]
- 0.94
- 堵转:电流[mA]
- 0.57
- 机械时间常数[ms]
- 6.8
- 最大效率
- 67
CMS07-1726
- 直径[mm]
- 7
- 长度[mm]
- 17
- 额定电压[V]
- 7.4
- 额定:扭矩[mNm]
- 0.14
- 额定:速度[rpm]
- 18,600
- 额定:电流[mA]
- 54
- 额定:输出功率[W]
- 0.5
- 无负载:速度[rpm]
- 22,100
- 无负载:电流[mA]
- 10
- 堵转:扭矩[mNm]
- 0.84
- 堵转:电流[mA]
- 0.28
- 机械时间常数[ms]
- 7.5
- 最大效率
- 65
CMS10-1306
- 直径[mm]
- 10
- 长度[mm]
- 13
- 额定电压[V]
- 3.7
- 额定:扭矩[mNm]
- 0.14
- 额定:速度[rpm]
- 17,900
- 额定:电流[mA]
- 103
- 额定:输出功率[W]
- 0.5
- 无负载:速度[rpm]
- 21,100
- 无负载:电流[mA]
- 18
- 堵转:扭矩[mNm]
- 0.92
- 堵转:电流[mA]
- 0.59
- 机械时间常数[ms]
- 11.3
- 最大效率
- 65
CMS10-1321
- 直径[mm]
- 10
- 长度[mm]
- 13
- 额定电压[V]
- 7.4
- 额定:扭矩[mNm]
- 0.14
- 额定:速度[rpm]
- 20,900
- 额定:电流[mA]
- 61
- 额定:输出功率[W]
- 0.6
- 无负载:速度[rpm]
- 24,500
- 无负载:电流[mA]
- 10
- 堵转:扭矩[mNm]
- 0.96
- 堵转:电流[mA]
- 0.35
- 11.8
- 最大效率
- 68
CMS10-1346
- 直径[mm]
- 10
- 长度[mm]
- 13
- 额定电压[V]
- 12.0
- 额定:扭矩[mNm]
- 0.14
- 额定:速度[rpm]
- 24,500
- 额定:电流[mA]
- 45
- 额定:输出功率[W]
- 0.7
- 无负载:速度[rpm]
- 28,700
- 无负载:电流[mA]
- 8
- 堵转:扭矩[mNm]
- 1.00
- 堵转:电流[mA]
- 0.26
- 机械时间常数[ms]
- 12.3
- 最大效率
- 69
CMS10-1805
- 直径[mm]
- 10
- 长度[mm]
- 18
- 额定电压[V]
- 3.7
- 额定:扭矩[mNm]
- 0.27
- 额定:速度[rpm]
- 10,400
- 额定:电流[mA]
- 116
- 额定:输出功率[W]
- 0.6
- 无负载:速度[rpm]
- 12,200
- 无负载:电流[mA]
- 19
- 堵转:扭矩[mNm]
- 1.89
- 堵转:电流[mA]
- 0.68
- 机械时间常数[ms]
- 7.0
- 最大效率
- 69
CMS10-1818
- 直径[mm]
- 10
- 长度[mm]
- 18
- 额定电压[V]
- 7.4
- 额定:扭矩[mNm]
- 0.27
- 额定:速度[rpm]
- 12,500
- 额定:电流[mA]
- 70
- 额定:输出功率[W]
- 0.7
- 无负载:速度[rpm]
- 14,600
- 无负载:电流[mA]
- 12
- 堵转:扭矩[mNm]
- 1.91
- 堵转:电流[mA]
- 0.42
- 机械时间常数[ms]
- 7.3
- 最大效率
- 69
CMS10-1834
- 直径[mm]
- 10
- 长度[mm]
- 18
- 额定电压[V]
- 12.0
- 额定:扭矩[mNm]
- 0.29
- 额定:速度[rpm]
- 15,500
- 额定:电流[mA]
- 56
- 额定:输出功率[W]
- 1.0
- 无负载:速度[rpm]
- 18,000
- 无负载:电流[mA]
- 9
- 堵转:扭矩[mNm]
- 2.16
- 堵转:电流[mA]
- 0.36
- 机械时间常数[ms]
- 7.5
- 最大效率
- 71
CMS12-1506
- 直径[mm]
- 12
- 长度[mm]
- 15
- 额定电压[V]
- 7.4
- 额定:扭矩[mNm]
- 0.44
- 额定:速度[rpm]
- 21,900
- 额定:电流[mA]
- 186
- 额定:输出功率[W]
- 2.2
- 无负载:速度[rpm]
- 25,100
- 无负载:电流[mA]
- 27
- 堵转:扭矩[mNm]
- 3.40
- 堵转:电流[mA]
- 1.26
- 机械时间常数[ms]
- 15.4
- 最大效率
- 73
CMS12-1514
- 直径[mm]
- 12
- 长度[mm]
- 15
- 额定电压[V]
- 12.0
- 额定:扭矩[mNm]
- 0.43
- 额定:速度[rpm]
- 23,700
- 额定:电流[mA]
- 123
- 额定:输出功率[W]
- 2.4
- 无负载:速度[rpm]
- 27,200
- 无负载:电流[mA]
- 18
- 堵转:扭矩[mNm]
- 3.36
- 堵转:电流[mA]
- 0.83
- 机械时间常数[ms]
- 15.9
- 最大效率
- 73
CMS12-2004
- 直径[mm]
- 12
- 长度[mm]
- 20
- 额定电压[V]
- 7.4
- 额定:扭矩[mNm]
- 0.44
- 额定:速度[rpm]
- 20,400
- 额定:电流[mA]
- 150
- 额定:输出功率[W]
- 3.2
- 无负载:速度[rpm]
- 22,200
- 无负载:电流[mA]
- 13
- 堵转:扭矩[mNm]
- 5.48
- 堵转:电流[mA]
- 1.74
- 机械时间常数[ms]
- 8.9
- 最大效率
- 83
CMS12-2010
- 直径[mm]
- 12
- 长度[mm]
- 20
- 额定电压[V]
- 12.0
- 额定:扭矩[mNm]
- 0.45
- 额定:速度[rpm]
- 21,200
- 额定:电流[mA]
- 99
- 额定:输出功率[W]
- 3.5
- 无负载:速度[rpm]
- 23,000
- 无负载:电流[mA]
- 8
- 堵转:扭矩[mNm]
- 5.77
- 堵转:电流[mA]
- 1.17
- 机械时间常数[ms]
- 8.8
- 最大效率
- 84
CMS12-3005
- 直径[mm]
- 12
- 长度[mm]
- 30
- 额定电压[V]
- 7.4
- 额定:扭矩[mNm]
- 0.79
- 额定:速度[rpm]
- 11,800
- 额定:电流[mA]
- 162
- 额定:输出功率[W]
- 2.9
- 无负载:速度[rpm]
- 13,000
- 无负载:电流[mA]
- 16
- 堵转:扭矩[mNm]
- 8.55
- 堵转:电流[mA]
- 1.61
- 机械时间常数[ms]
- 5.5
- 最大效率
- 81
CMS12-3010
- 直径[mm]
- 12
- 长度[mm]
- 30
- 额定电压[V]
- 12.0
- 额定:扭矩[mNm]
- 0.83
- 额定:速度[rpm]
- 13,700
- 额定:电流[mA]
- 121
- 额定:输出功率[W]
- 3.7
- 无负载:速度[rpm]
- 15,000
- 无负载:电流[mA]
- 12
- 堵转:扭矩[mNm]
- 9.40
- 堵转:电流[mA]
- 1.25
- 机械时间常数[ms]
- 5.6
- 最大效率
- 82
CMS16-2304
- 直径[mm]
- 16
- 长度[mm]
- 23
- 额定电压[V]
- 7.4
- 额定:扭矩[mNm]
- 0.89
- 额定:速度[rpm]
- 13,000
- 额定:电流[mA]
- 209
- 额定:输出功率[W]
- 3.3
- 无负载:速度[rpm]
- 14,500
- 无负载:电流[mA]
- 24
- 堵转:扭矩[mNm]
- 8.78
- 堵转:电流[mA]
- 1.85
- 机械时间常数[ms]
- 9.3
- 最大效率
- 79
CMS16-2309
- 直径[mm]
- 16
- 长度[mm]
- 23
- 额定电压[V]
- 12.0
- 额定:扭矩[mNm]
- 0.94
- 额定:速度[rpm]
- 14,000
- 额定:电流[mA]
- 145
- 额定:输出功率[W]
- 3.9
- 无负载:速度[rpm]
- 15,500
- 无负载:电流[mA]
- 16
- 堵转:扭矩[mNm]
- 9.67
- 堵转:电流[mA]
- 1.34
- 机械时间常数[ms]
- 9.3
- 最大效率
- 80
CMS16-2337
- 直径[mm]
- 16
- 长度[mm]
- 23
- 额定电压[V]
- 24.0
- 额定:扭矩[mNm]
- 0.89
- 额定:速度[rpm]
- 14,900
- 额定:电流[mA]
- 73
- 额定:输出功率[W]
- 3.9
- 无负载:速度[rpm]
- 16,600
- 无负载:电流[mA]
- 8
- 堵转:扭矩[mNm]
- 8.66
- 堵转:电流[mA]
- 0.64
- 机械时间常数[ms]
- 9.5
- 最大效率
- 79
CMS16-2805
- 直径[mm]
- 16
- 长度[mm]
- 28
- 额定电压[V]
- 7.4
- 额定:扭矩[mNm]
- 1.03
- 额定:速度[rpm]
- 8,100
- 额定:电流[mA]
- 146
- 额定:输出功率[W]
- 2.6
- 无负载:速度[rpm]
- 8,900
- 无负载:电流[mA]
- 15
- 堵转:扭矩[mNm]
- 11.05
- 堵转:电流[mA]
- 1.42
- 机械时间常数[ms]
- 5.9
- 最大效率
- 81
CMS16-2812
- 直径[mm]
- 16
- 长度[mm]
- 28
- 额定电压[V]
- 12.0
- 额定:扭矩[mNm]
- 1.08
- 额定:速度[rpm]
- 8,400
- 额定:电流[mA]
- 97
- 额定:输出功率[W]
- 2.9
- 无负载:速度[rpm]
- 9,200
- 无负载:电流[mA]
- 10
- 堵转:扭矩[mNm]
- 12.14
- 堵转:电流[mA]
- 0.99
- 机械时间常数[ms]
- 6.0
- 最大效率
- 81
CMS16-2852
- 直径[mm]
- 16
- 长度[mm]
- 28
- 额定电压[V]
- 24.0
- 额定:扭矩[mNm]
- 1.02
- 额定:速度[rpm]
- 8,700
- 额定:电流[mA]
- 48
- 额定:输出功率[W]
- 2.7
- 无负载:速度[rpm]
- 9,600
- 无负载:电流[mA]
- 5
- 堵转:扭矩[mNm]
- 10.85
- 堵转:电流[mA]
- 0.46
- 机械时间常数[ms]
- 6.1
- 最大效率
- 80
CMS16-3302
- 直径[mm]
- 16
- 长度[mm]
- 33
- 额定电压[V]
- 7.4
- 额定:扭矩[mNm]
- 1.63
- 额定:速度[rpm]
- 9,500
- 额定:电流[mA]
- 250
- 额定:输出功率[W]
- 6.9
- 无负载:速度[rpm]
- 10,100
- 无负载:电流[mA]
- 17
- 堵转:扭矩[mNm]
- 26.13
- 堵转:电流[mA]
- 3.76
- 机械时间常数[ms]
- 4.4
- 最大效率
- 87
CMS16-3306
- 直径[mm]
- 16
- 长度[mm]
- 33
- 额定电压[V]
- 12.0
- 额定:扭矩[mNm]
- 1.58
- 额定:速度[rpm]
- 9,300
- 额定:电流[mA]
- 147
- 额定:输出功率[W]
- 6.4
- 无负载:速度[rpm]
- 9,900
- 无负载:电流[mA]
- 10
- 堵转:扭矩[mNm]
- 24.66
- 堵转:电流[mA]
- 2.15
- 机械时间常数[ms]
- 4.4
- 最大效率
- 87
CMS16-3317
- 直径[mm]
- 16
- 长度[mm]
- 33
- 额定电压[V]
- 24.0
- 额定:扭矩[mNm]
- 1.69
- 额定:速度[rpm]
- 10,900
- 额定:电流[mA]
- 92
- 额定:输出功率[W]
- 8.5
- 无负载:速度[rpm]
- 11,600
- 无负载:电流[mA]
- 6
- 堵转:扭矩[mNm]
- 28.09
- 堵转:电流[mA]
- 1.43
- 机械时间常数[ms]
- 4.4
- 最大效率
- 88
原型生产时的最低批次数量为10〜批量生产时的最小批量数量为200单位（〜1,000单位/年）。
详情请联系我们。
