CMS16-3302/CMS16-3306/CMS16-3317

DC空芯杯马达　CMS系列
  1. 主页
  2. 小型马达
  3. DC空芯杯马达
  4. 有刷马达
  5. 有刷马达 CMS16-33

贵金属电刷・套筒轴承

CMS16-33 技术参数

    有刷马达 CMS16-3302 有刷马达 CMS16-3306 有刷马达 CMS16-3317
1 额定电压[V] 7.4 12.0 24.0
2 无负载转速[rpm] 10100 9900 11600
3 无负载电流[mA] 17 10 6
4 堵转扭矩[mNm] 26.13 24.66 28.09
5 堵转电流[mA] 3761 2155 1432
6 最大输出功率[W] 6.9 6.4 8.5
7 最大效率[%] 87 87 88
8 端子间电阻[Ω] 1.97 5.57 16.76
9 额定扭矩[mNm] 1.626 1.576 1.690
10 额定转速[rpm] 9500 9300 10900
11 额定电流[mA] 250 147 92
12 摩擦扭矩[mNm] 0.12 0.12 0.12
13 反电动势常数[mV/rpm] 0.731 1.204 2.063
14 扭矩常数[mNm/A] 6.98 11.49 19.70
15 转数/扭矩斜率[rpm/mNm] 386 402 412
16 機械时间常数[ms] 4.4 4.4 4.4
17 转子转动惯量[gcm2] 1.10 1.04 1.02
18 最大允许扭矩[mNm] 8.71 8.22 9.36

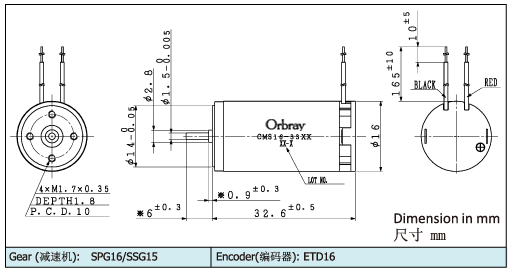

CMS16-33为直径16mm, 长度33mmの有刷马达。

機械特性

19 输出轴径向游隙[mm] 0.05
20 输出轴轴向游隙[mm] 0.03~0.2
21 输出轴最大径向负载[N] 1.2（5mm*）
22 输出轴最大轴向负载[N] 0.2
23 静止状态下输出轴最大轴向负载[N] 9.8

*尺寸从马达法兰面（）mm开始测量。

环境资料

24 运行温度范围[℃] -20~60
25 绕组最高温度[℃] 80
26 重量[g] 37.7
27 换向器片数 7
28 轴承类型 含油烧结套筒轴承
有刷马达CMS16-33
