四极大扭矩马达
结合卓越的磁体加工技术和奥比睿原有的线圈绕线技术,空芯杯马达的能力得到了明显的加强。
1973年,随着德国专利空芯杯绕线技术的引进,奥比睿开发了世界最小的10mm直径得出空芯杯DC马达。
技术革新也由此继续,在2014年,我们成功的开发了世界上最小的0.6mm直径的无刷马达。
今天,奥比睿马达在世界范围内支持各种应用,诸如:机器人、RC伺服、无人机、医疗设备、光电设备、工业设备等。
什么是DC空芯杯马达?
DC空芯杯马达,顾名思义,是一种转子无铁芯的马达。取而代之的是,围绕在圆柱形磁体外部的形状如篮状的铜绕线。空芯杯马达主要的三大特性如下:
- 更轻,篮状转子使得转动惯量更小,促使马达快速的加速减速。
- 由于转子无铁芯,从而预防了磁感应引起的镶齿效应;因此,转动顺畅、噪音和振动最小化。
- 通过利用具有高磁性的稀土磁体,结合篮状转子,使得马达小型化成为了可能。
线圈绕组
奥比睿空芯杯DC马达的独特性在于线圈绕线。
为获得更好的线圈空间,一种自动绕线设备由公司内部开发出来,以获得高绕线密度和精确的矫正。自动绕线技术使得我们能同时增加马达扭矩和降低马达电流消耗。恰到好处的空芯杯绕线,结合无镶齿效应的特性使得马达顺畅旋转、低惯性以及马达本体的小型化。如此超级微细的绕线技术使得开发小于1mm的无刷马达成为了可能。
-

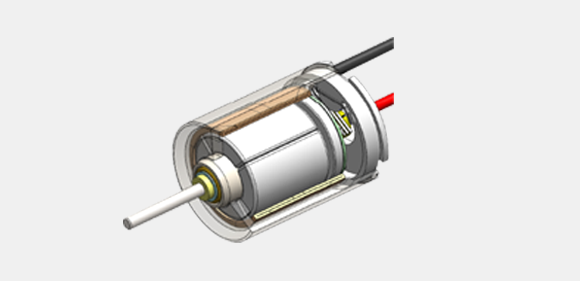

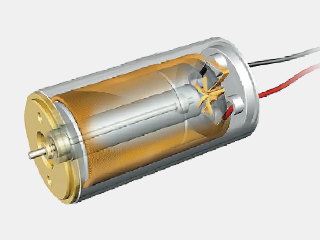

有刷马达 -
空芯杯
绕线转子
(静子) -
无刷
马达
(无槽式)
Orbray DC Coreless Motor的优点
奥比睿无刷马达和有刷马达都是空芯杯类型。相较有芯马达,空芯杯的优势在于无镶齿效应,这使得马达在电压和电流方面微调时能快速响应、高扭矩常数、马达运行时较为安静。另一优点是低的电子噪音,这对于在摄像驱动领域的应用来说是最最重要的要求。奥比睿在极性开关触电上采用了金合金,这使得电子噪音最大限度的降低。这在专业摄像机领域是“必须具备”的技术。在广播控制伺服领域,通常,无刷马达不被采用。原因是磁铁转子的响应速度较低。为解决此问题,奥比睿设计了采用内转子形式马达的无刷RC伺服。不过,简单地从外转子改变成内转子是无法使得马达本身更快。另外,转子直径被减小,以控制转动惯量、静子侧线圈加厚以获得电流增加、绕线数也增加、静子和转子间的间隙做得越小越好。这些调整都是为了增加扭矩。
此加大后的扭矩将机械时间常数缩短至5.2ms,相对于轻线圈转子类型的马达,速度更快,加深了在高端飞行竞赛领域使用RC伺服用户的印象。
奥比睿 DC微型马达的直径已做到小至1mm,这使得这些马达可以应用到导尿管中,使其可插入动脉中。在2014年,奥比睿创纪录地成功开发了0.6mm直径的DC马达。在未来几年内,我们将继续承担起将马达微型化的挑战。
应用推荐
考虑到以上提及的特性,Orbray马达最适合的应用如下:
DC空芯杯马达的未来
DC有刷马达的时代已发展起来,将来,控制系统的分辨率将伴随数字技术的运动而演变。为紧随这些高分辨率系统的发展,无镶齿效应、具有快速机械时间常数的马达是必不可少的。奥比睿 DC空芯杯马达,不管是有刷还是无刷,都是数字时代的解决方案。我们将根据市场要求继续开发。
标准品
专业模型
马达单元
