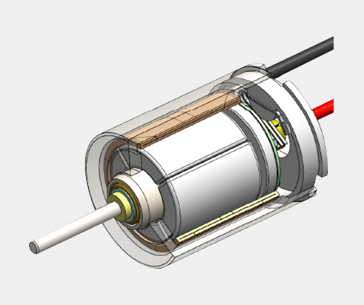

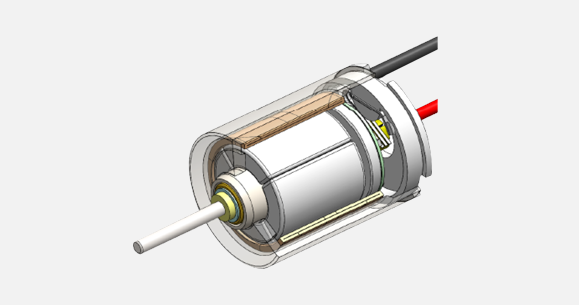

四极大扭矩马达

奥比睿空芯杯马达的独特性在于线圈绕线。

通过应用四极磁体,磁体密度区域有效放大,扭矩常数也明显地增大。

特性

有效的磁体密度区域: +30% (奥比睿测试结果)
两极变为四极后的整个磁通量增加了30%多。
扭矩常数: +60% (奥比睿测试结果)
两极变为四极后,当施加相同负载的情况下,电流消耗减少了35%。
机械时间常数: -60% (奥比睿测试结果)
具备加强的扭矩常数后,马达响应速度也改善了40%。


作为空芯杯马达的开拓者,奥比睿已开启了大扭矩马达的开发。通过加大磁体或是输入大电流。在磁体大小和高热量方面具有限制性。因此,奥比睿尝试了通过增加磁体极数(两极变为四极)来加强扭矩。
通过应用四极磁体,磁体密度区域有效放大,扭矩常数也明显地增大。因此,这有利地获得了更大的扭矩常数以及低电流消耗。此外,这能提高机械时间常数,甚至马达的响应速度也变得更快。
通过采用金刚石处理技术,四极磁体加工方法在奥比睿内部已建立起来。

有刷马达


直径
[mm]
长度
[mm]
产品 额定电压
[V]
额定 无负载 堵转机械时间常数
[ms]
最大效率
扭矩
[mNm]
速度
[rpm]
电流
[mA]
输出功率
[W]
速度
[rpm]
电流
[mA]
扭矩
[mNm]
电流
[mA]
C4S10-13XX 10 13 C4S10-13XX 4.7 0.28 13,500 136 0.7 16,300 28 1.66 0.66 4.9 63

无刷马达


直径
[mm]
长度
[mm]
产品 额定电压
[V]
额定 无负载 堵转机械时间常数
[ms]
最大效率
扭矩
[mNm]
速度
[rpm]
电流
[mA]
输出功率
[W]
速度
[rpm]
电流
[mA]
扭矩
[mNm]
电流
[mA]
B41S2-2/104 12 21 B41S2-2104 7.4 2.4 17,900 108 8.3 21,300 108 14.90 4.70 3.6 72
B4S12-2109 12 21 B4S12-2109 12.0 2.4 16,100 60 7.6 19,200 60 15.10 2.60 3.2 72
B4S12-2132<>/font 12 21 B4S12-2132 24.0 2.4 19,600 36 9.8 23,000 36 16.20 1.70 3.6 73
B4S22-32XX 22 32 B4S22-32XX 24.0 9.0 4,900 255 11.2 5,540 34 77.15 1.93 4.0 75
